機電一體化刮油刮渣機
機電一體化刮油刮渣機是專為平流沉淀池設計刮油刮渣的專用設備，其主要功能是將沉淀于池底的泥渣刮集到池子進入端的沉渣坑內，也可對廢水中漂浮在水面上的廢油刮集到池子的出水端，以供其它除油設施進行除油工作，具體工作原理和安裝操作要求詳見使用說明書。
4、6、8、10和12GYZ-2的主要技術性能和參數
| 項目內容
|
主要技術性能和參數
|
||||||||||
| 4GYZ-2
|
6GYZ-2
|
8GYZ-2
|
10GYZ-2
|
12GYZ-2
|
|||||||
| 池寬（M）
|
4
|
6
|
8
|
10
|
12
|
||||||
| 池深（M）
|
出水端
|
進水端
|
出水端
|
進水端
|
出水端
|
進水端
|
出水端
|
進水端
|
出水端
|
進水端
|
|
| 3.6～3.7
|
3.9～4.0
|
3.6～3.7
|
3.9～4.0
|
3.6～3.7
|
3.9～4.0
|
3.6～3.7
|
3.9～4.0
|
3.6～3.7
|
3.9～4.0
|
||
| 池底形狀
|
池底有坡度0.3～0.4M
|
池底有坡度0.3～0.4M[注4]
|
池底有坡度0.3～0.4M
|
池底有坡度0.3～0.4M
|
池底有坡度0.3～0.4M
|
||||||
| 刮渣機軌距（M）
|
4.30
|
6.30
|
8.30
|
10.40
|
12.40
|
||||||
| 刮渣機輪距（M）
|
2.20
|
2.50
|
2.50
|
2.50
|
3.00
|
||||||
| 運行速度
|
刮渣速度（慢速）M/分
|
1.5
|
1.5
|
1.5
|
1.5
|
1.5
|
|||||
| 刮渣速度（快速）M/分
|
3.0
|
3.0
|
3.0
|
3.0
|
3.0
|
||||||
| 耙升降速度
|
渣耙[注1]M/分
|
2.5
|
2.5
|
2.5
|
2.5
|
2.5
|
|||||
| 油耙M/分
|
3.5
|
3.5
|
3.5
|
3.5
|
3.5
|
||||||
| 渣耙升降行程（MM）
|
＞2700(可調)
|
＞2700(可調)
|
＞2700(可調)
|
＞2700(可調)
|
＞2700(可調)
|
||||||
| 油耙升降行程（MM）
|
＞500(可調)
|
＞500(可調)
|
＞500(可調)
|
＞500(可調)
|
＞500(可調)
|
||||||
| 電機參數
|
車體走行電機
|
YD90L-8/4 0.45/0.75KW
n=670/1430r/PM 2臺 |
YD100L2-8/4
0.85/1.5KW
N=710/1415r/PM 2臺 |
YD100L2-8/4
0.85/1.5KW
N=710/1415r/PM 2臺 |
YD100L2-8/4
0.85/1.5KW
N=710/1415r/PM 2臺 |
YD100L2-8/4
1.5/2.4KW
N=710/1415r/PM 2臺 |
|||||
| 渣耙升降電機
|
AO2-
7124 0.37KW
n=1450rPM 1臺 |
Y801-6
0.45KW
N=930rPM 1臺 |
Y801-6
0.45KW
N=930rPM 1臺 |
Y801-4
0.55KW
N=1390rPM 1臺 |
Y801-4
0.55KW
N=1390rPM 1臺 |
||||||
| 油耙升降電機
|
AO2-
80140.55KW
n=1450rPM 1臺 |
Y801-4
0.75KW
N=1390rPM 1臺 |
Y801-4
0.75KW
N=1390rPM 1臺 |
Y801-4
1.1KW
N=1400rPM 1臺 |
Y801-4
1.1KW
N=1400rPM 1臺 |
||||||
| 行程控制開關
|
正常運行用
|
全封閉無觸點式
|
全封閉無觸點式
|
全封閉無觸點式
|
全封閉無觸點式
|
全封閉無觸點式
|
|||||
| 超越保護用
|
有觸點防水式
|
有觸點防水式
|
有觸點防水式
|
有觸點防水式
|
有觸點防水式
|
||||||
| 鋼軌型號（KG/M）
|
輕軌11
|
輕軌8
|
輕軌24
|
重軌43～50
|
重軌43～50
|
||||||
| 整機消耗功率（KW）
|
2.5
|
4.5
|
4.5
|
5
|
6.5
|
||||||
| WAI XING 4CHICUN ：[注2]長×寬×高（MM）
|
4700×3170×2890
|
6900×3370×2210
|
8900×3370×2910
|
10900×3370×2950
|
12900×3700×3000
|
||||||
| 主體件（運輸）外形尺寸[注2]長×寬×高（MM）[注3]
|
4700×3170×690
|
6900×3370×710
|
8900×3370×710
|
10900×3370×750
|
12500×2950×800
|
||||||
| 主機重量（噸）
|
3.6
|
5.9
|
7.5
|
9.5
|
12.6
|
||||||
| [注1]該速度是指渣耙鋼繩卷繞速度，實際渣耙升降速度還要大1/4左右；
[注2]不包括渣耙尺寸； [注3]為便利鐵路運輸，4、6、8、10和12GYZ-2均是可拆卸的，此處12GYZ-2是主體件外型尺寸；而4、6、8和10GYZ-2如運輸需要尚可進一步分解出更小的主題件； [注4]也可以采用平底池。 |
|||||||||||

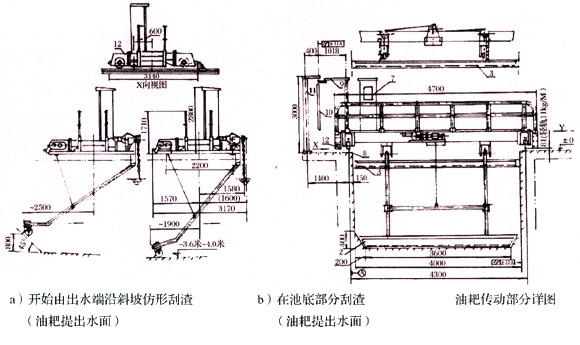

Y向視圖 C）刮渣后耙提出水面 油耙降在水面上反方向刮油

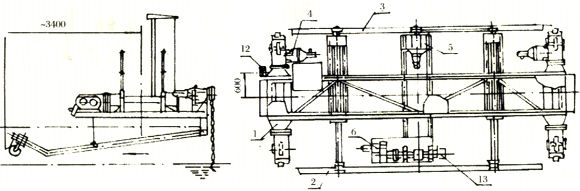

1、主機 2、渣耙 3、油耙 4、車體走行電機 5、油耙升降電機 6、渣耙升降電機 7、PC電控柜 8、鋼軌
9、電纜導引支架 10、多芯軟電纜 11、電纜支架組 12、車體行程開關組 13、減速器式行程控制器
